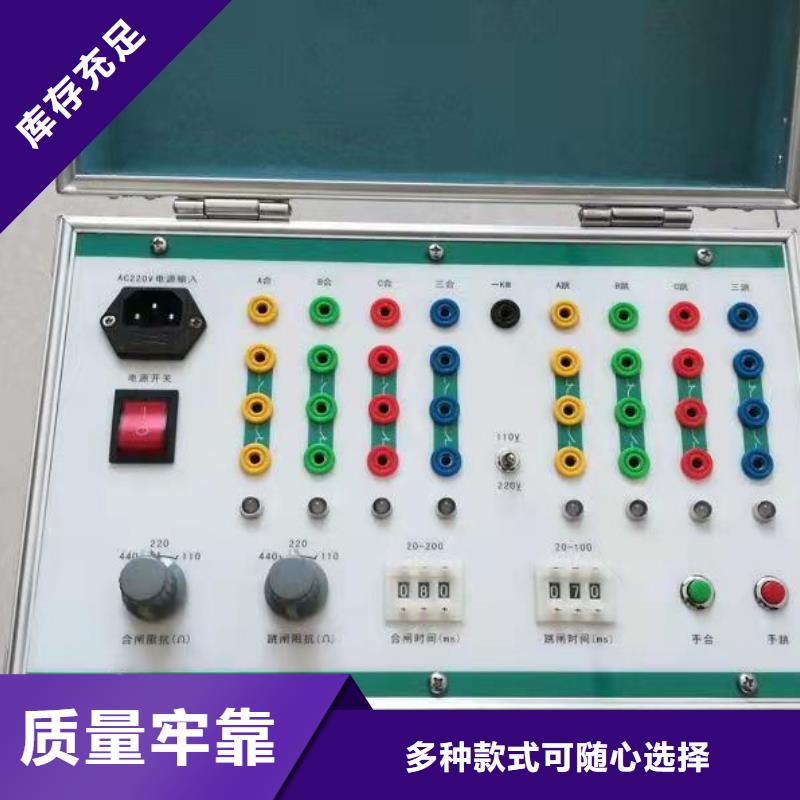

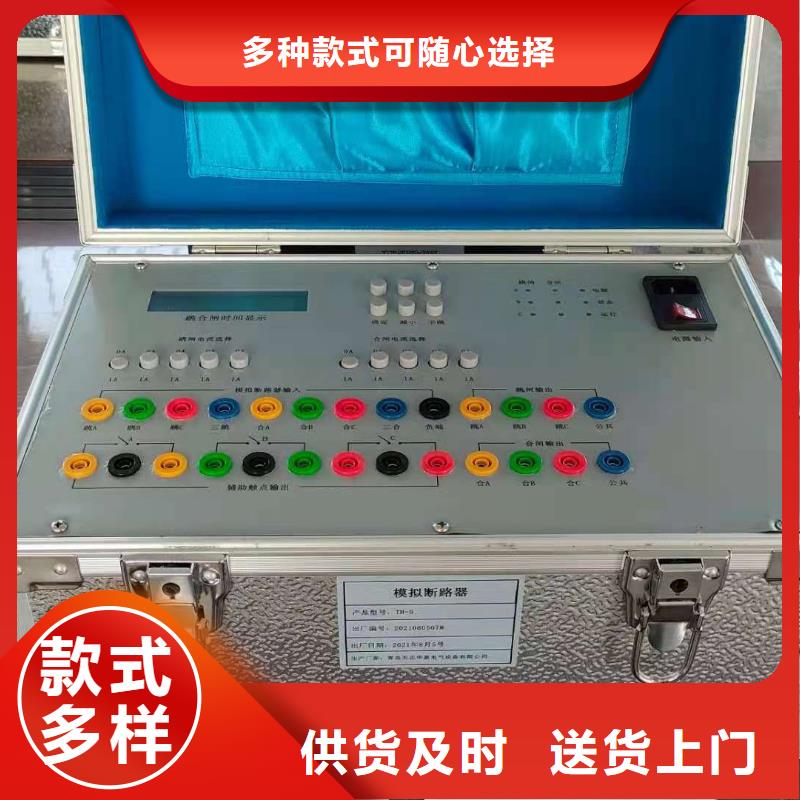

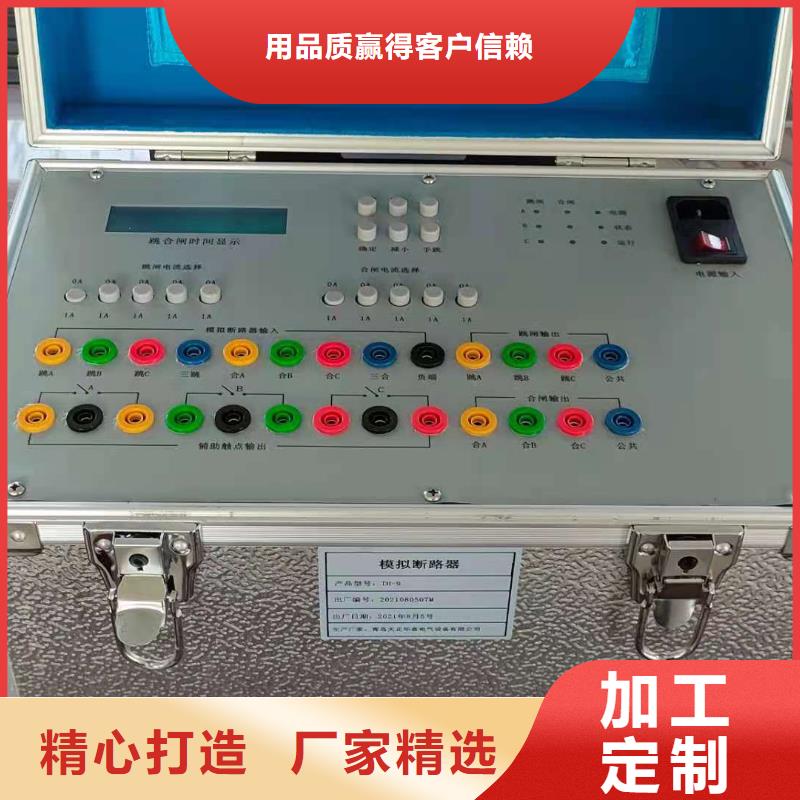

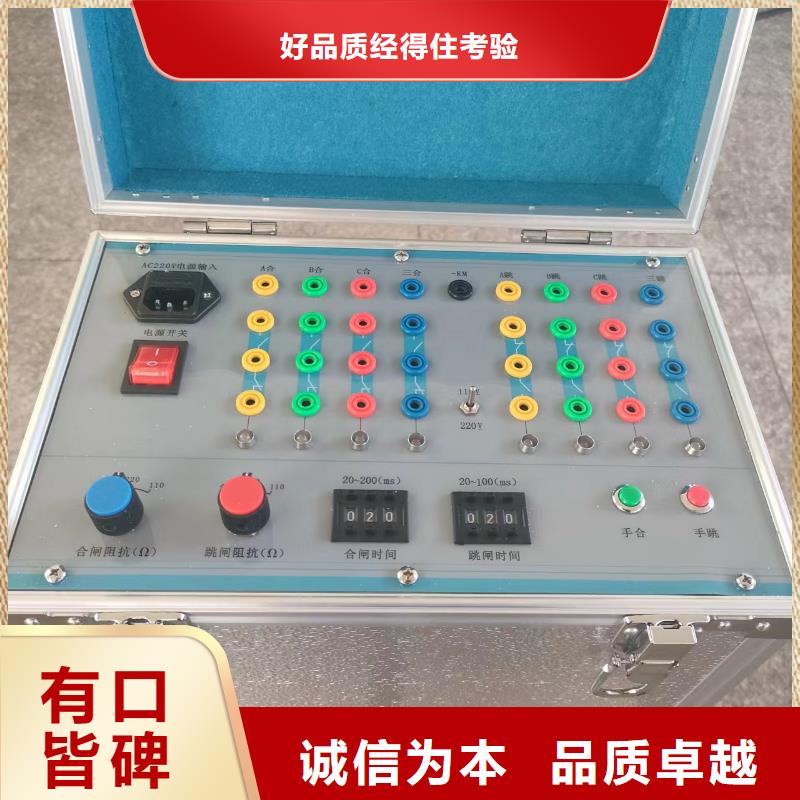

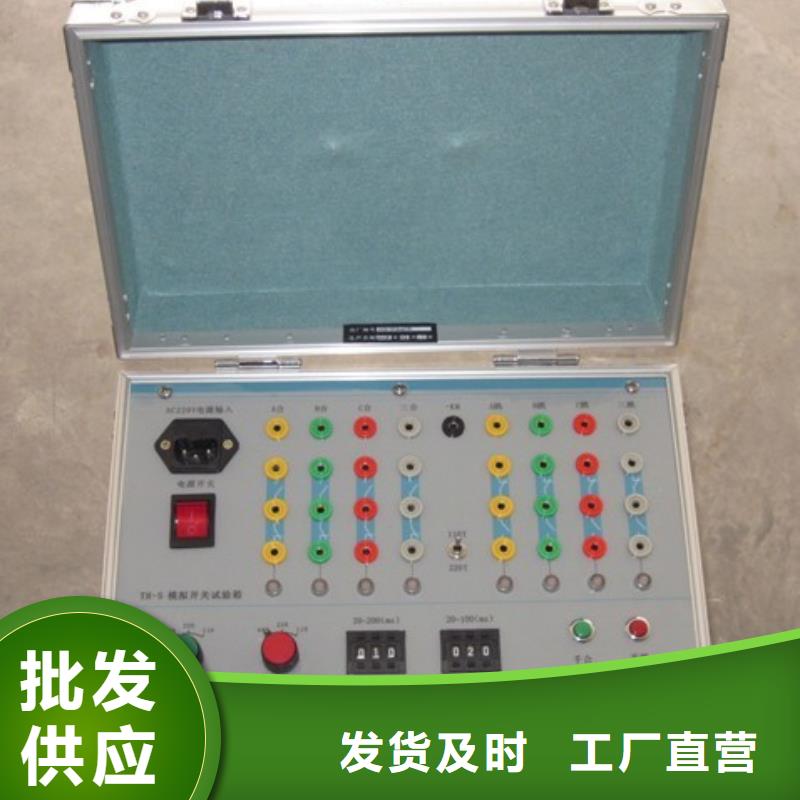

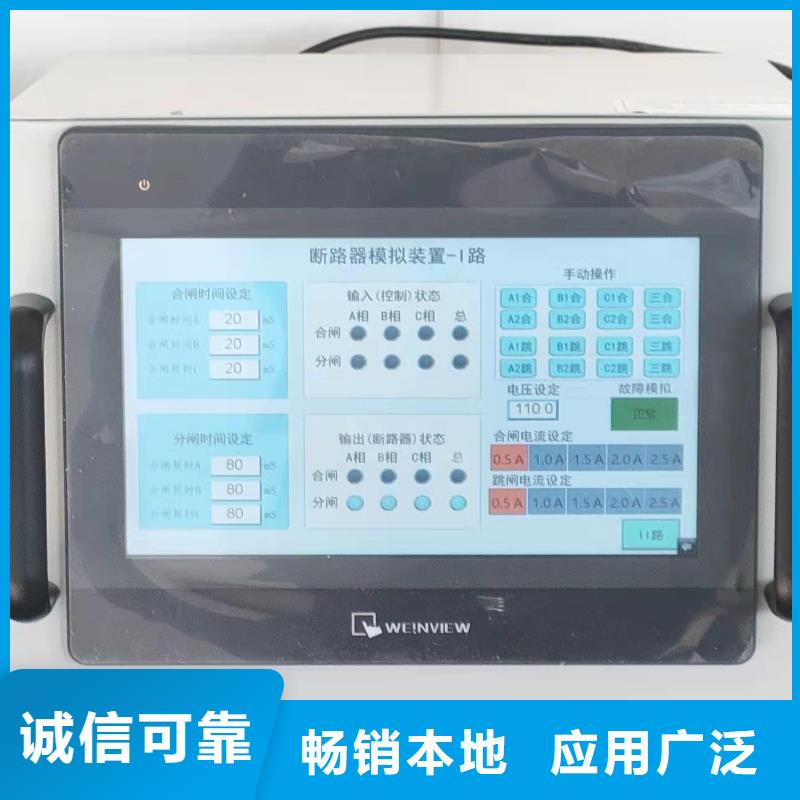

模拟断路器产品特点及用途TH-10G模拟断路器采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。TH-10G模拟断路器外形结构为便携式，适用于现场试验使用。技术参数工作电源电压 AC220V±10％ 50HZ 工作电流小于0.5A。直流工作电源 DC 0-220V≥5A跳、合闸操作电压 DC200V或DC110V。跳、合闸时间 跳闸时间选择：20ms、30ms、40 ms、50 ms、60 ms、70 ms90 ms、110 ms，误差不超过±5ms。]合闸时间选择 40 ms、60 ms、80 ms、100 ms、200 ms、300 ms 400 ms、500 ms，误差不超过±5ms，（500ms时，误差不超过±20ms）。跳、合闸电流 跳闸电阻选择：∞Ω、100Ω、200Ω、400Ω合闸电阻选择：∞Ω、100Ω、200Ω、400Ω跳、合闸电流由跳、合闸时间控制自动切断。手动跳合闸 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。断路器失灵 当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时1s后断开，再经20s后恢复有电流状态。开出量 接点容量：DC220V/0.5A，AC220V/5A。

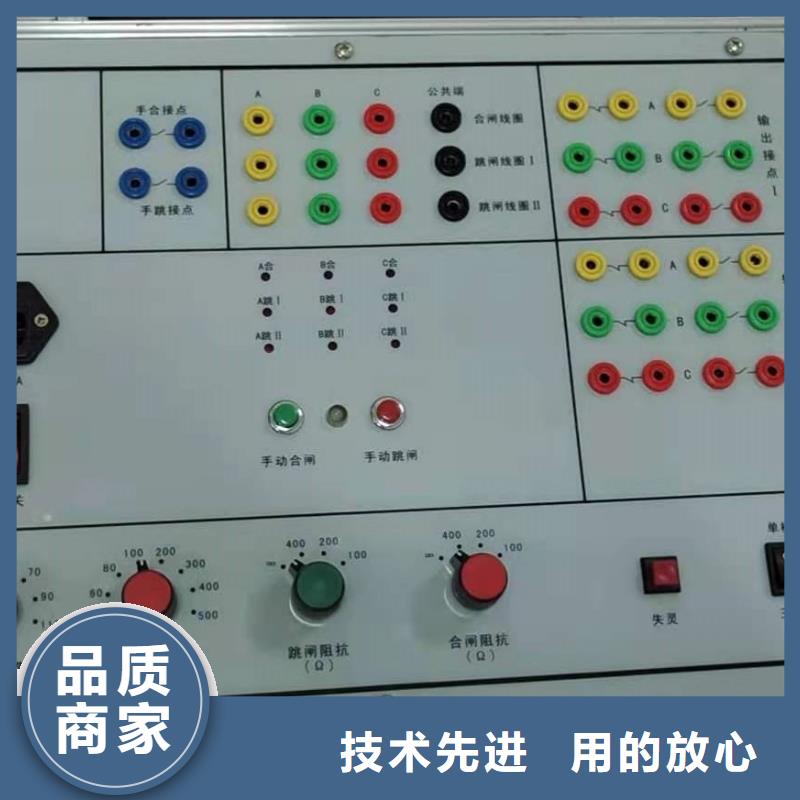

模拟断路器 工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。三．使用说明1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。（2）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。（3）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。（4）时间显示窗口：为液晶显示屏，显示跳合闸时间。（5）跳闸电流选择开关： 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。（6）合闸电流选择开关：同跳闸电流按键。（7）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。（8）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。（9）
